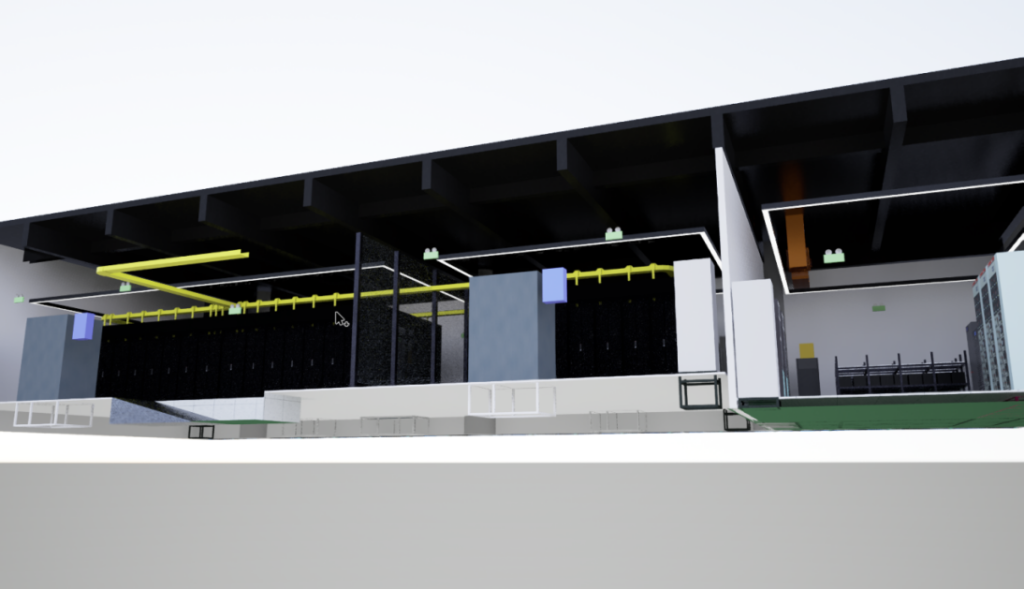

5、BIM全尺寸模型表示装修方案

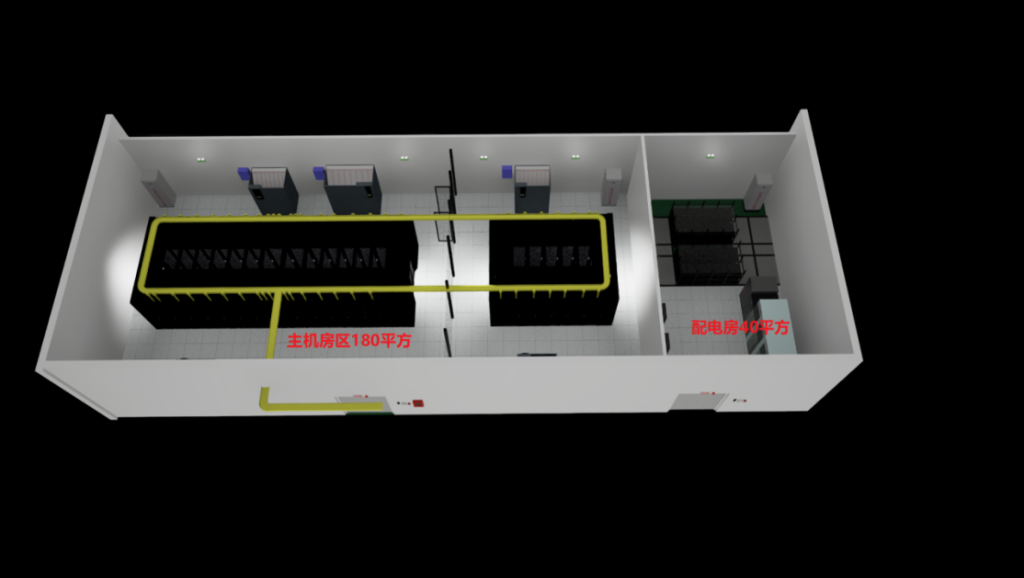

分区设置：
机房区域共220平方米，在满足招标机柜设置的前提和安全运行环境设置措施下，设计主机房面积180平米，配电房40平米，中间使用隔断隔离。

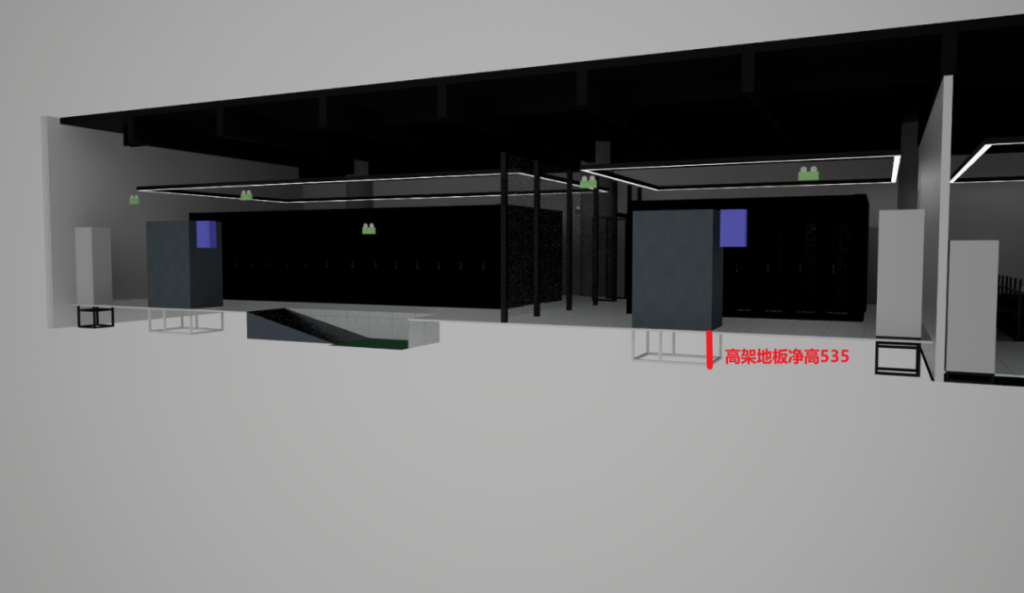

高架地板净高：
高架地板净高535mm（计算方式和取值详见后暖通设计说明）

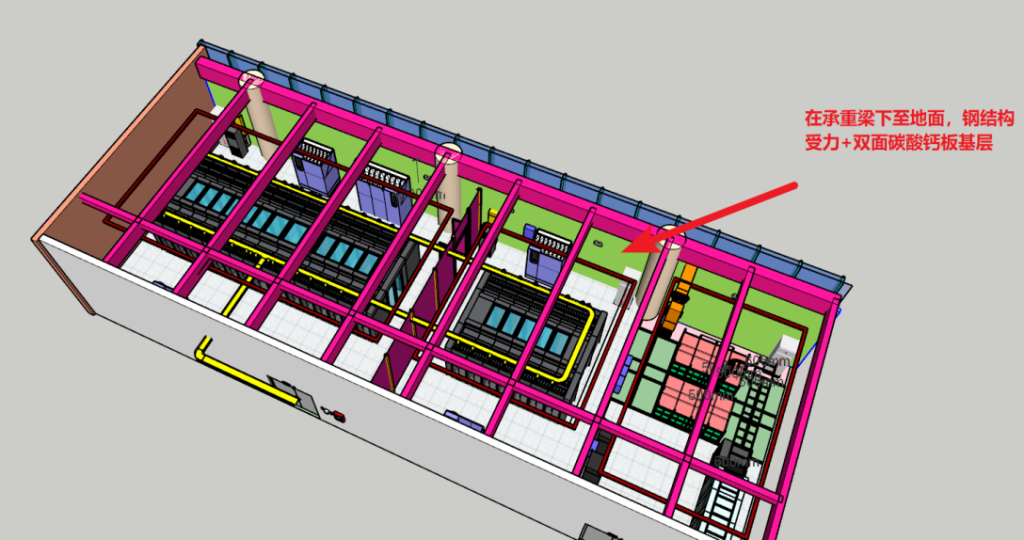

机房与外墙隔断设置：

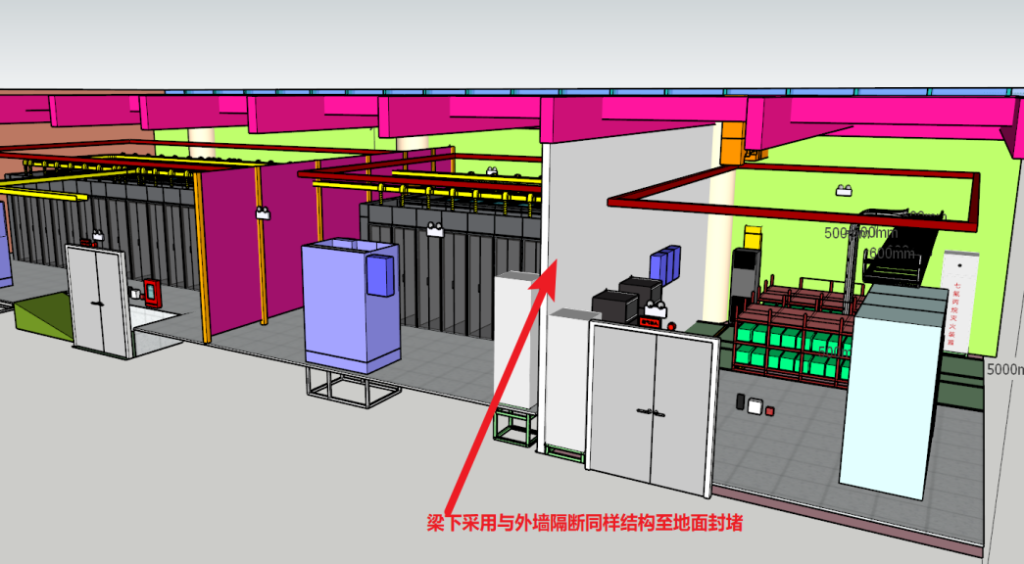

主机房与供配电间的隔断设置：

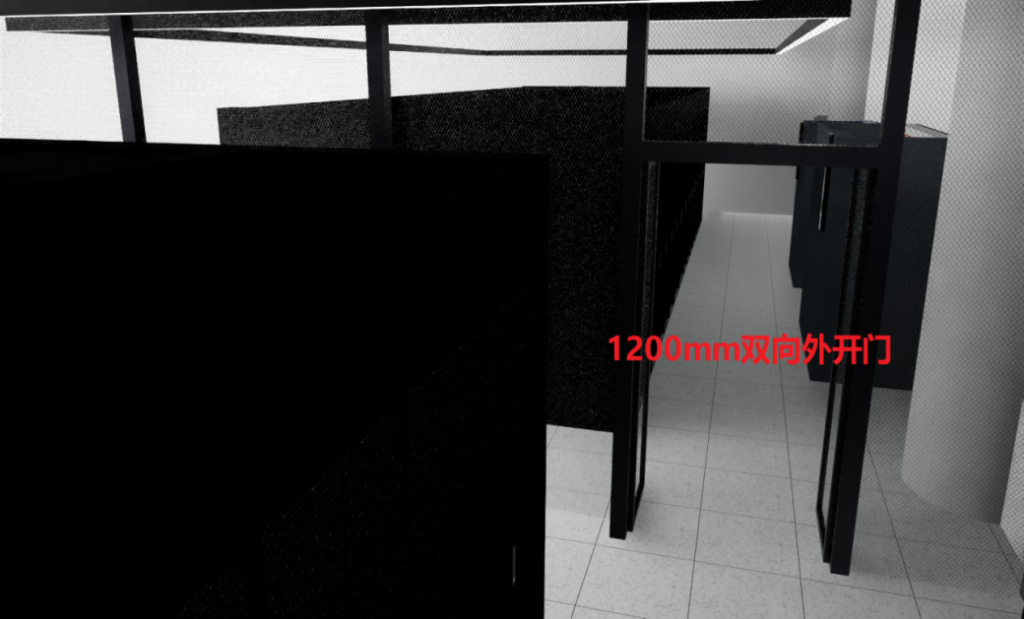

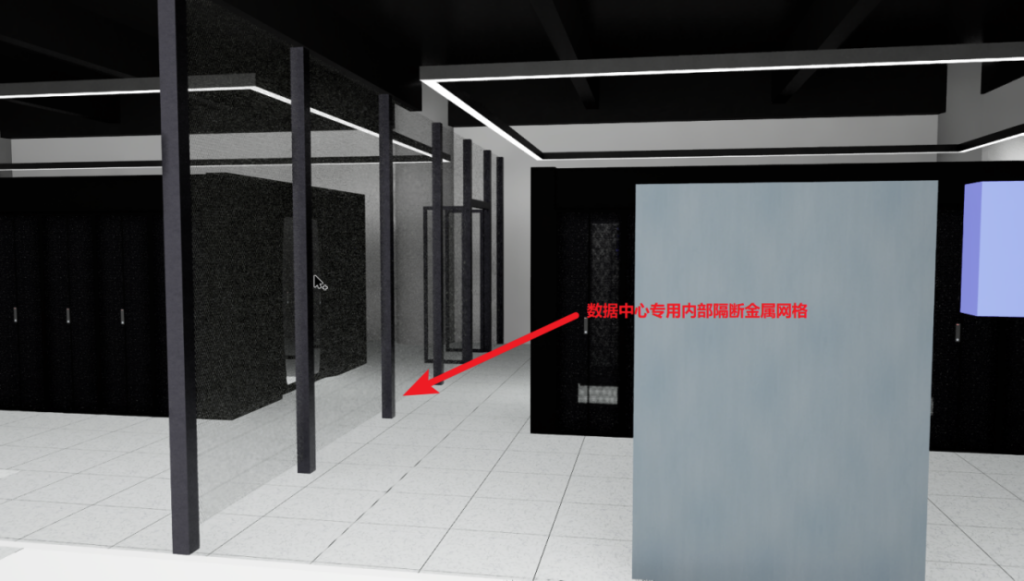

主机房内不同功能区隔断设置：
设置机房专用金属网笼式隔断。

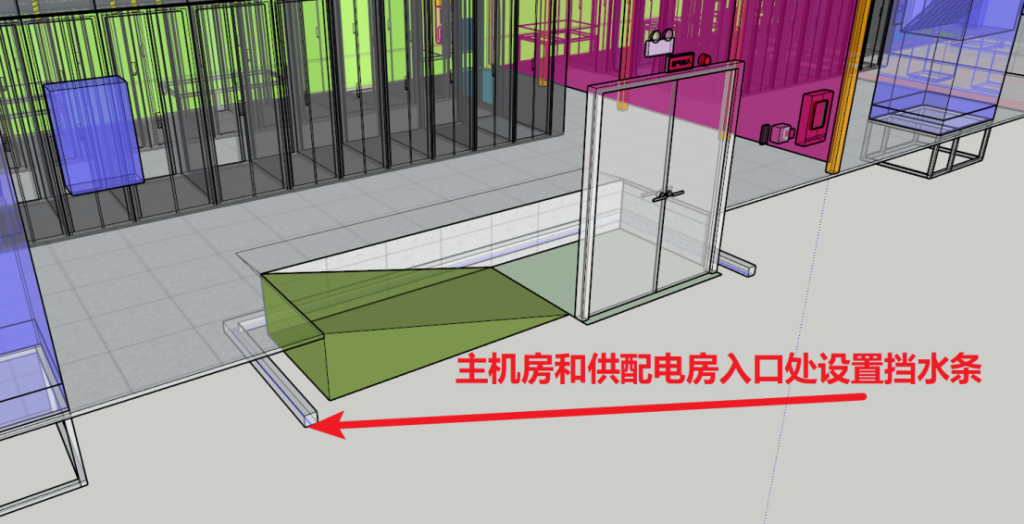

入口挡水处理

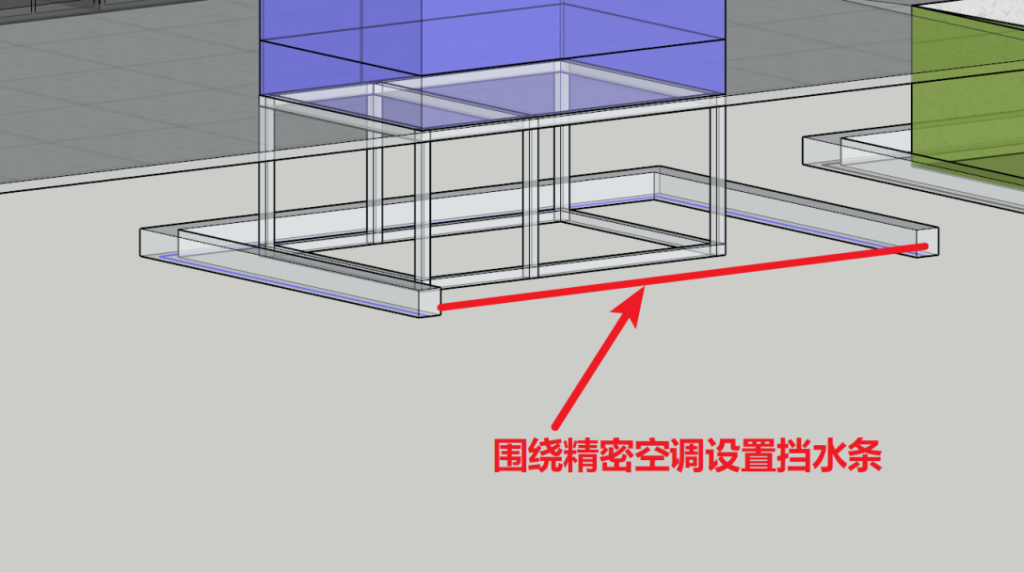

精密空调挡水处理

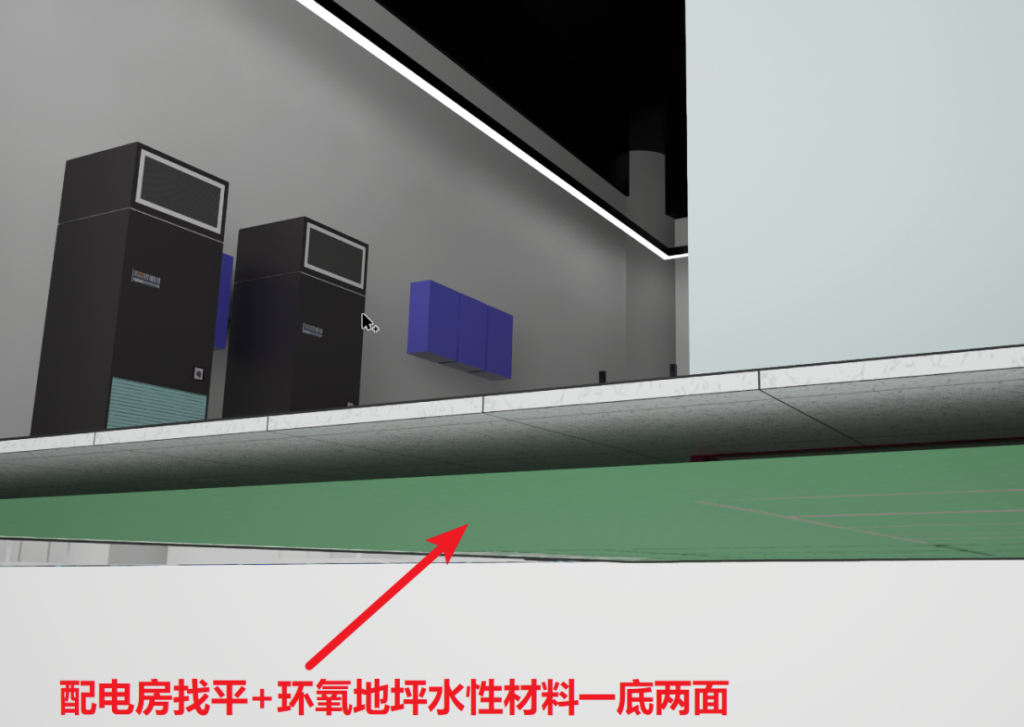

配电房地面处理

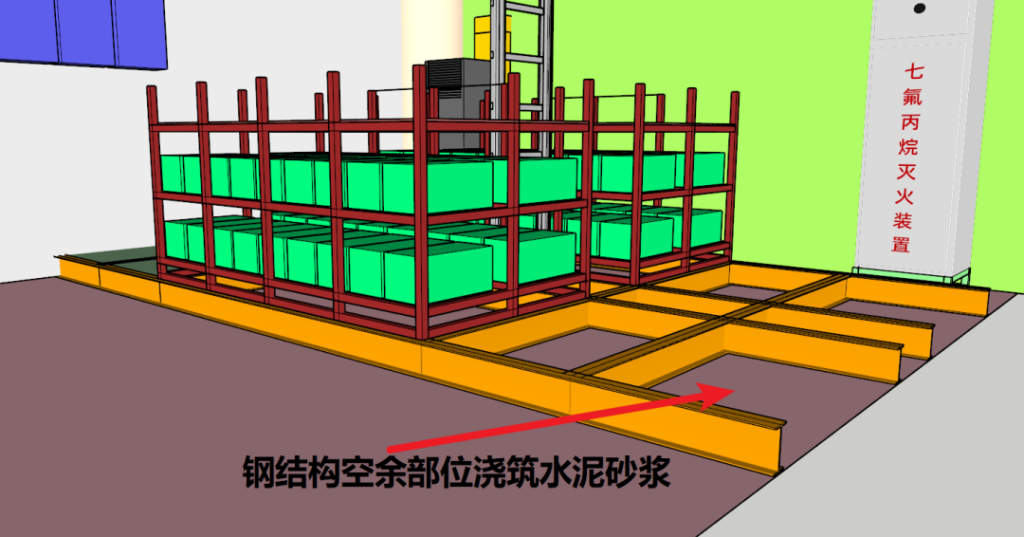

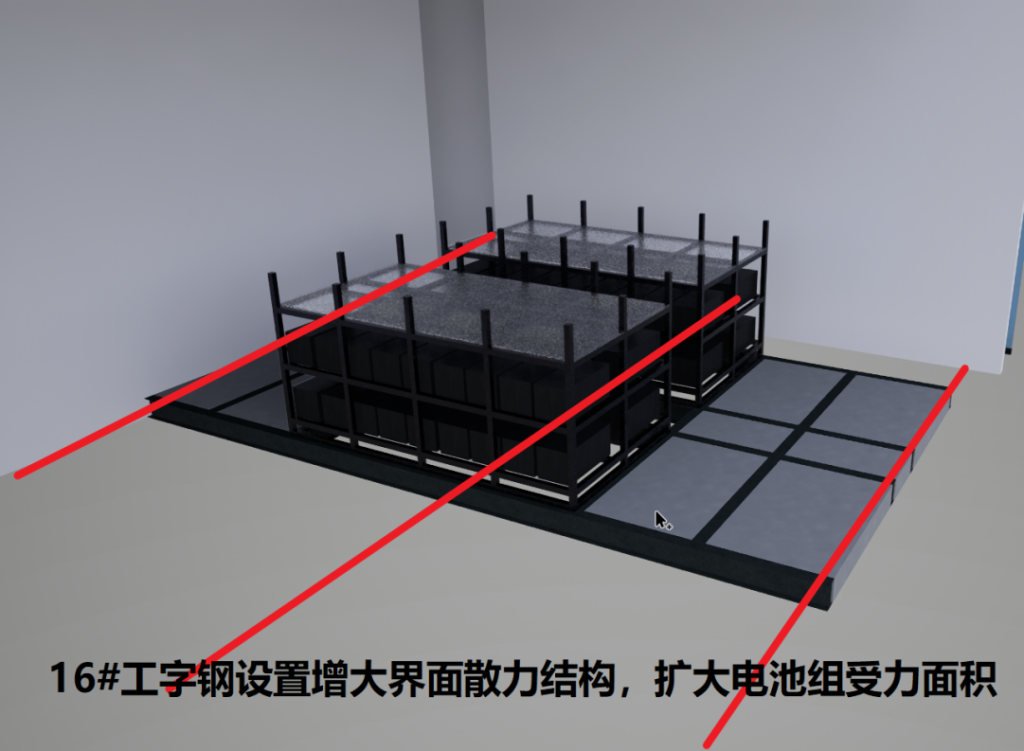

配电房电池组钢结构散力设计
经过测算，电池组单组电池含电池架约2.4吨，单位受力压强超过7KN/平方负荷，为确保建筑物结构可靠性、电池组安装位置安全性，设计了由工字钢整体成型焊接城的工字钢受力底座如下所示：

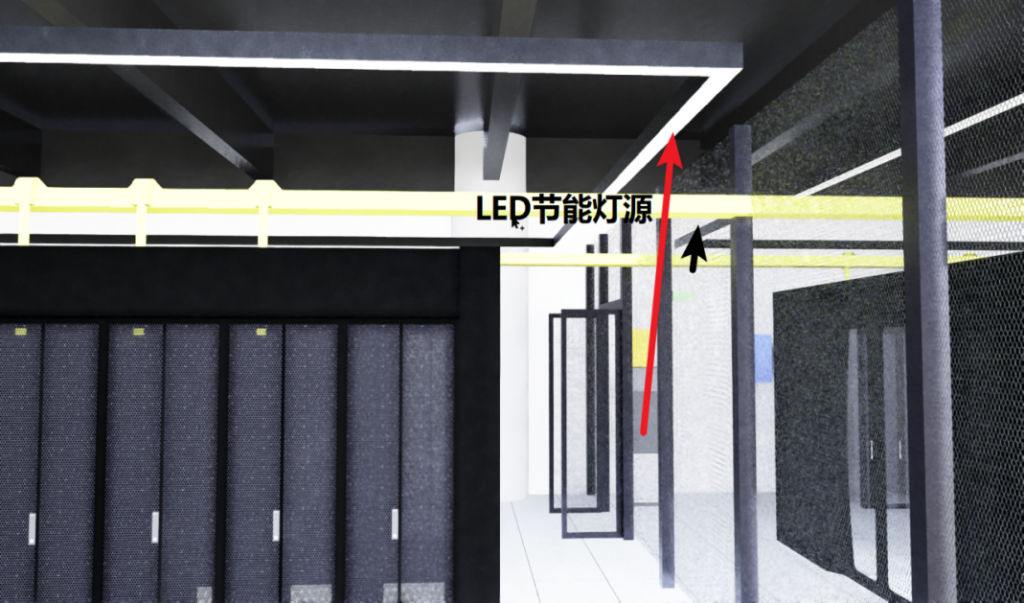

机房灯具布置
设置节能灯槽，将设备操作面进行光照覆盖。

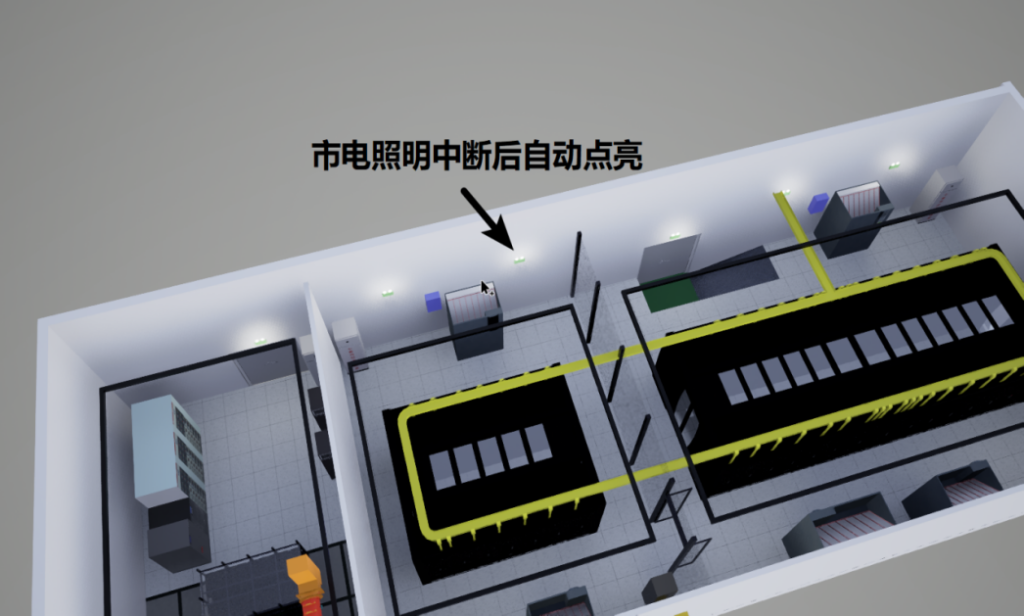

安全逃生指示灯具设置

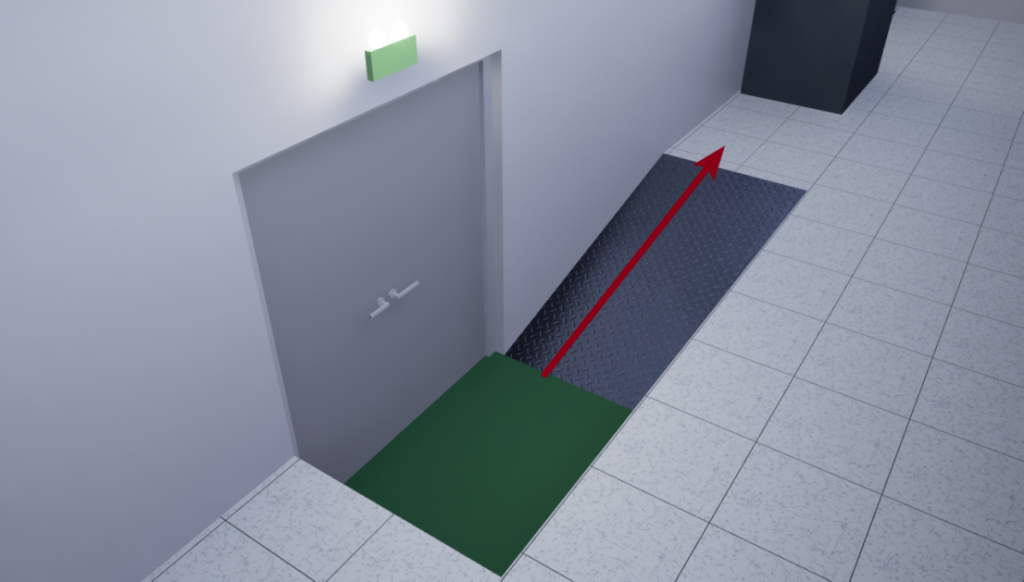

主机房入口设置
为确保后期GPU服务器、存储服务器等较重设备的方便安全运输，入口处设置物流平面和辅助斜坡。
