六、微模块机柜系统
1、机柜性能要求
机柜尺寸及数量：进线机柜、服务器机柜、弱电列头柜、网络设备柜规格共三种，分别为60012002000mm、800×1200×2000mm和600×1200×2000mm（内部机柜非标准19英寸，为21英寸），内部空间高度42U，具体规格见图纸。
每机柜配置2套（4条）绑线板、2个托盘、10对L型支架，机柜设计上走线方式，顶部应独立设计强、弱电入线孔。机柜顶、底板除必要的走线孔和安装工艺孔外，不允许多余透风孔，有效遏制气流组织。
每台机柜应提供可选配的气流遏制盲板，规格为1U和2U高度各2块。盲板要求采用轻质、阻燃非金属材料，应满足免工具卡扣式安装。
机柜可以并列安装，随机配有并机连接件。机柜并柜后，柜体之间不应有明显的透光缝隙；并柜件应设置合理，便于拆卸，不影响其他配件的安装及冷热通道的封闭。
机柜外观要求表面经过脱硫、磷化、酸洗、静电粉末喷、黑色哑光细沙纹路（提供表面涂层无毒无害环保监测证明）。
机柜冷通道封闭组件结构要求：通道封闭未独立支撑结构，组件安装不依赖于机柜，确保冷通道安装和后续维护的独立性。天窗模块不依赖机柜承载，并带智能化理线槽。

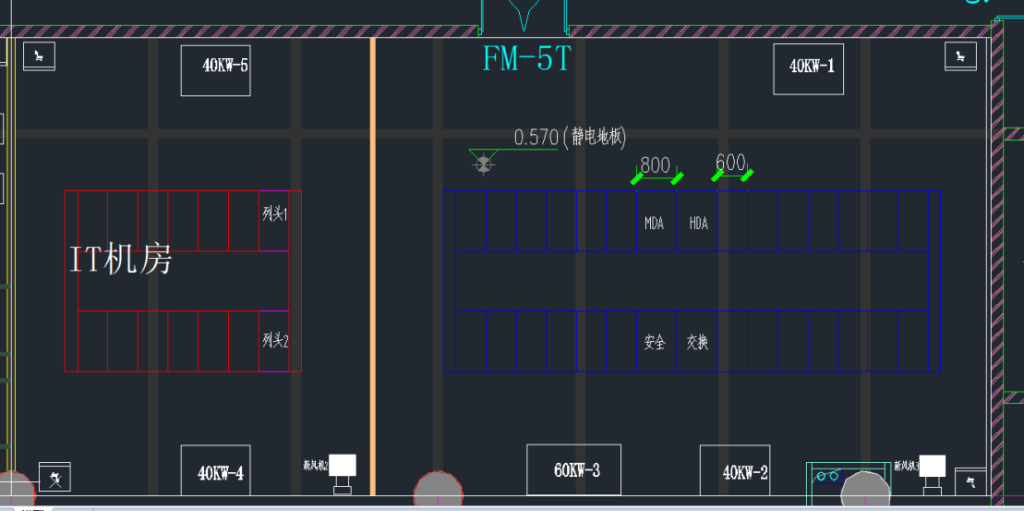

微模块的设置
根据对用户需求的了解，结合现场场地面积、将微模块分为1号、2号机柜一组，三号机柜与配电列头柜一组的设计。同时保持了足够的人员活动与设备进出回转空间。

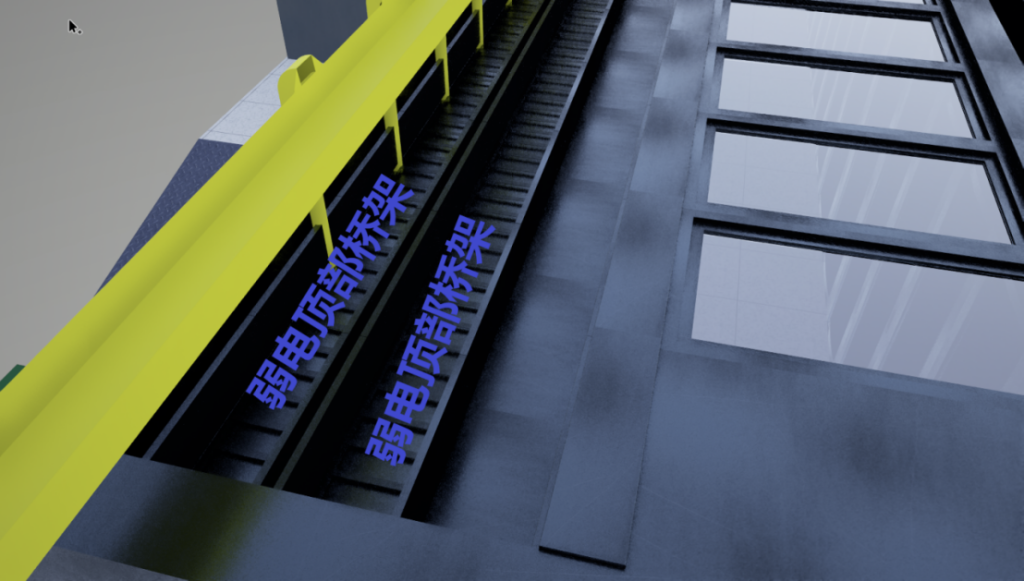

机柜内桥架设置：
1号、2号列头柜至机柜电源线通过地下线槽与软管进入柜内，IT设备较多的模块组后期使用中需要灵活的非屏蔽双绞线配线空间。

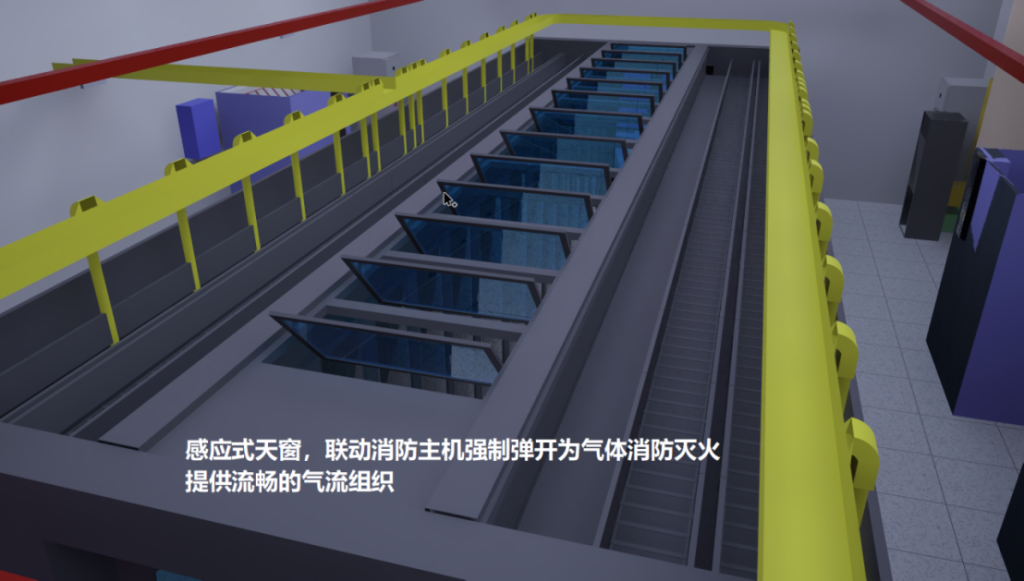

感应式自动翻转天窗设置：
微模块主机系统与消防主机联动，消防发生火灾报警后，或微模块内部烟感、温感感应报警后均会强制翻转天窗为气体灭火提供流畅的气流组织环境。

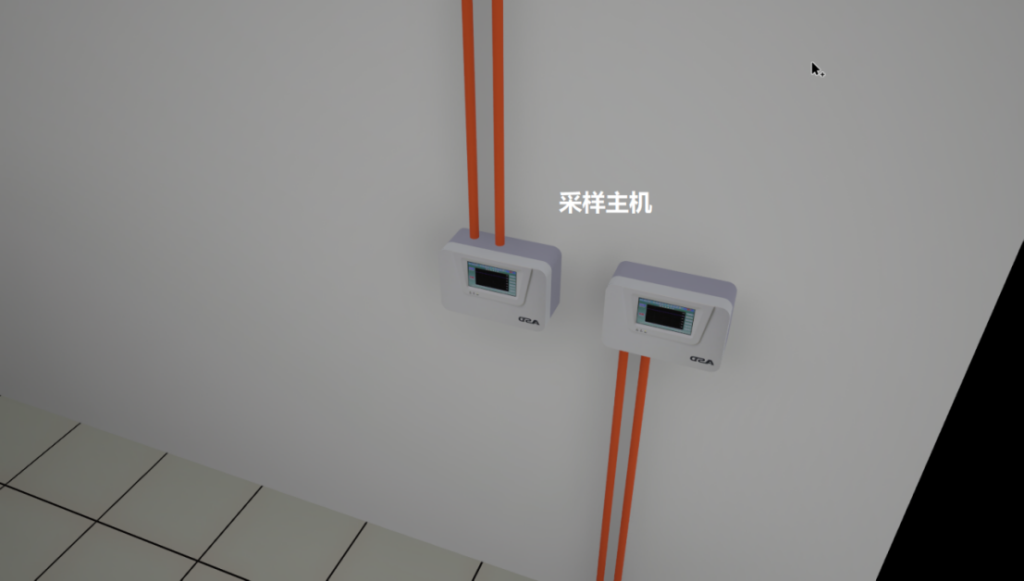

在微模块内设置极早期烟雾探测探头分析仪

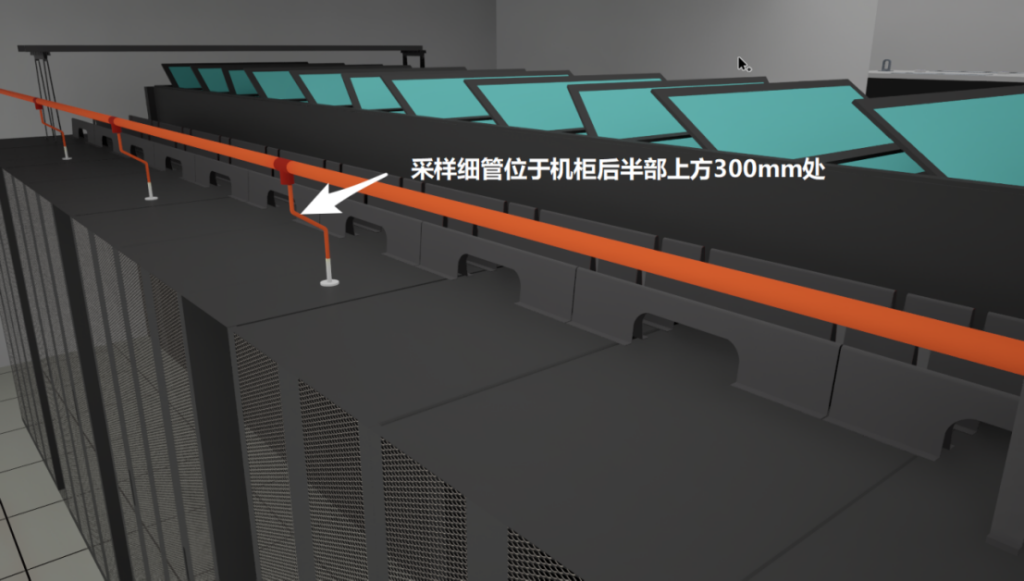

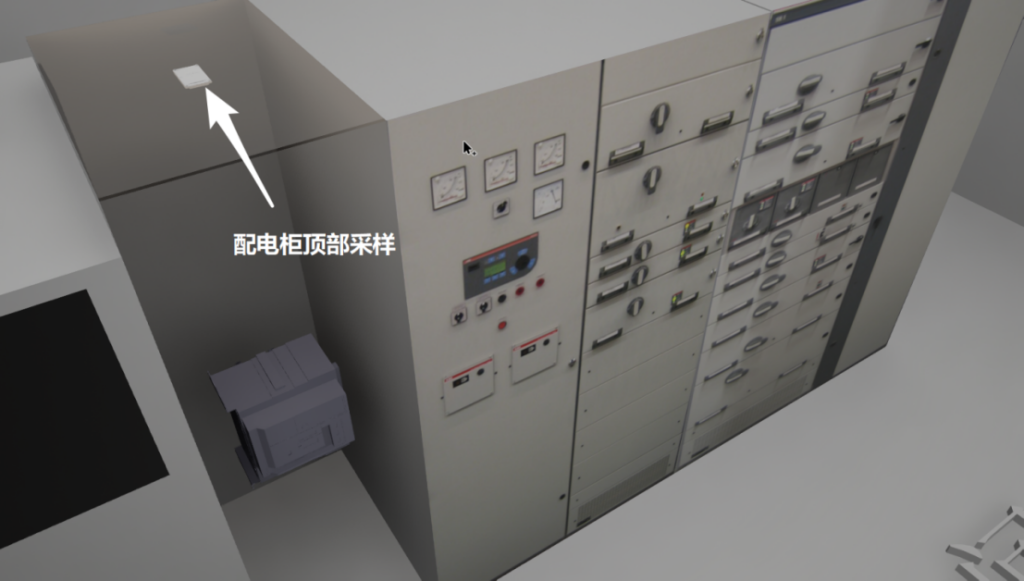

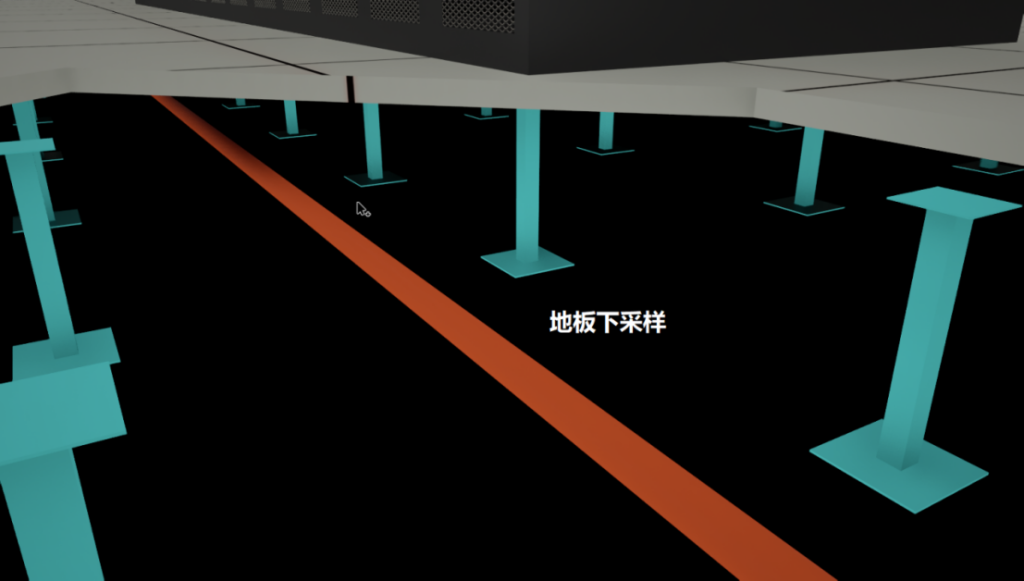

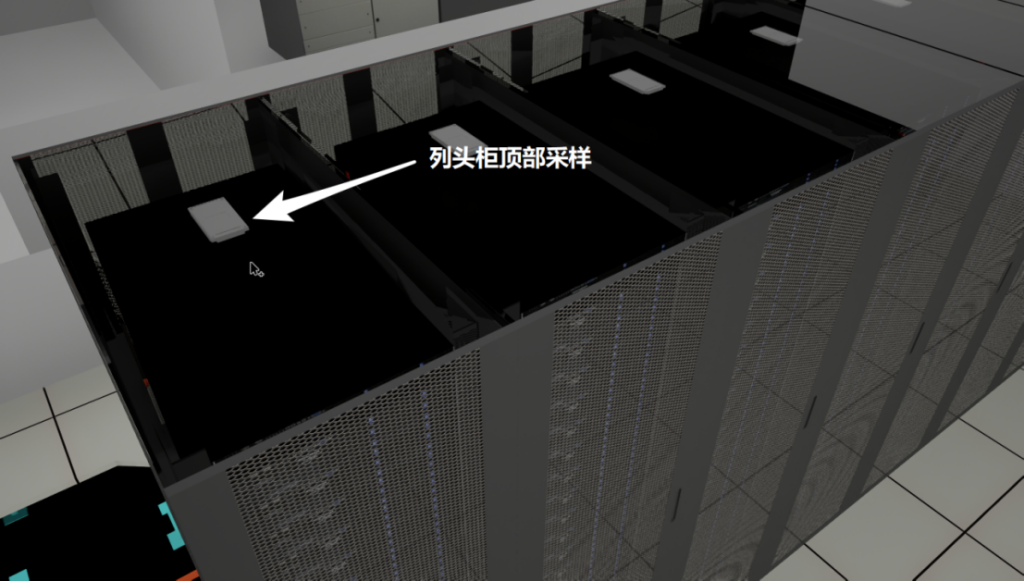

在本次项目设计中，我司选用可单机使用、联网使用的机柜内极早期烟雾分析仪，在列头柜1、2顶板处安装该设备，并在微模块通道顶部吊装采样管道，确保能在极早期检测到颗粒性危险源，留出处理窗口。
