对电力设施的结构勘察

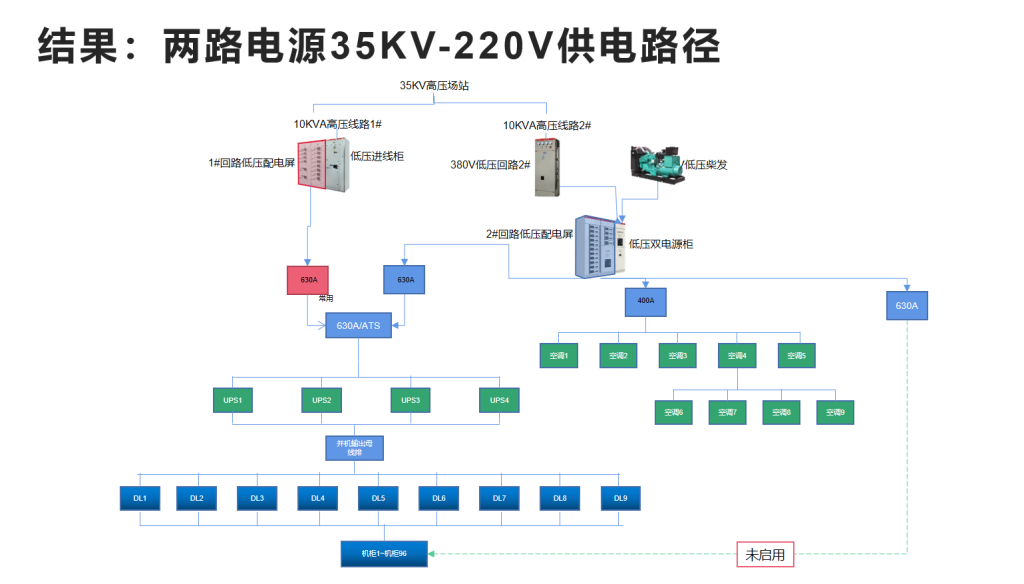

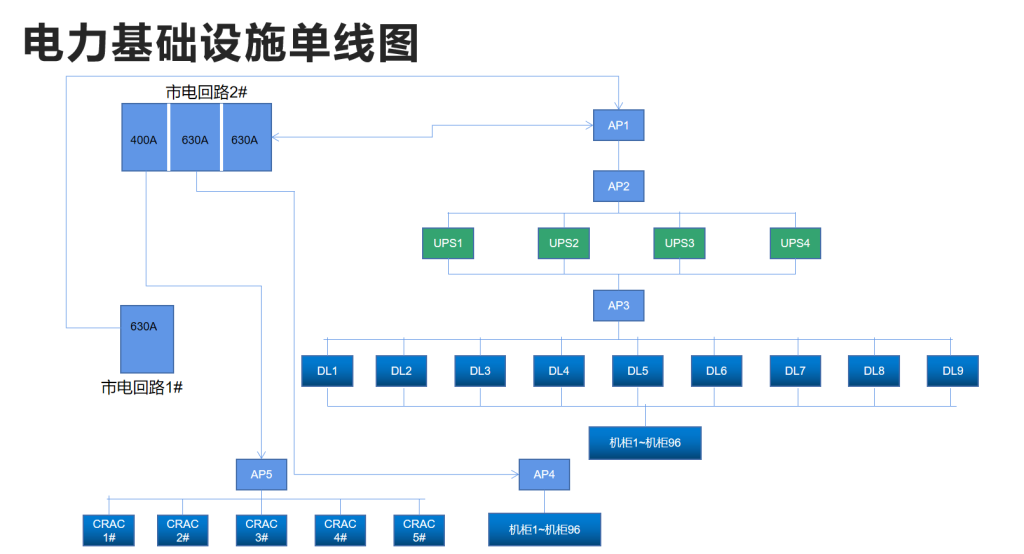

如果所示，这个用户的机房内电力结构的回路上看，其实是还好的，在大厦内，又两路10kva的高压回路分别是1#回路和2#回路及其低压转换线路，在2#回路的低压输出柜内，还接入了一套500kva的380v低压柴油发电机，与2#回路的低压线路一起组成了一套市电和柴发互为备用的双电源系统，该回路分别输出了两套630A三相开关和一个400A三相开关，作为机房内的IT和暖通设备使用。其中一组630作为1#低压系统的双电源备用，，1组630作为机房9台列头柜内的分配B路，促使每台服务器机柜有A路是UPS输出的，B路由市电供电的系统。但是由于B路的电源系统存在转换故障，客户认为该回路不可靠，就暂时弃用该回路，转而将AB两路负载线路均由A路UPS线路输出了。
电力系统面临的短板和问题
电力系统回路单一，无冗余备份

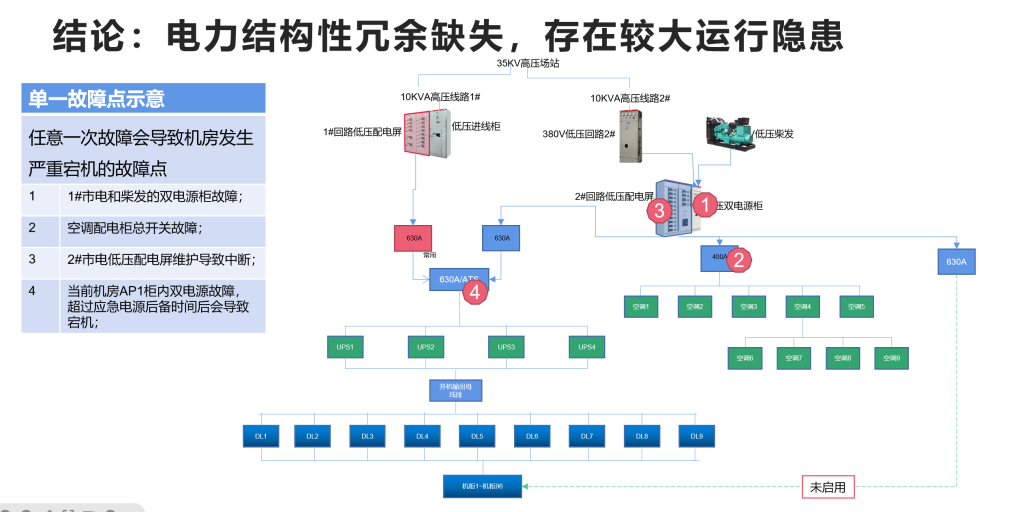

在上图中，我总结了这套系统架构下的几个严重的单一故障点，一共有4个。
1、2#市电和柴发的双电源柜故障；
如架构图中标明的1故障点位置，2#回路的电源系统，依靠“低压双电源转换柜”转换后的干线，为9套暖通系统的精密空调提供电源，那么此时如果该双电源开关出现电气故障，导致输出中断，那么所有的精密空调将瞬间宕机，机房内的设备环境将迅速升温至危险的环境温度，包括配电间内大量的铅酸蓄电池组安装所在的环境温度也将超过35℃，处于非常不良容易热失控的环境中。这个是非常危险的一个故障。
